N-Line Valves · Houston, Texas · Distribuição exclusiva no BrasilExclusive distribution in Brazil

Válvulas choke e axiais para o serviço severo. Choke and axial valves for severe service.

Para H₂S, CO₂, cloretos e alta pressão: chokes de controle e válvulas axiais de fluxo para produção, injeção e aplicações subsea — onshore, offshore, FPSOs. For H₂S, CO₂, chlorides and high pressure: control chokes and axial flow valves for production, injection and subsea applications — onshore, offshore, FPSOs.

01 · A representada01 · The brand
N-Line Valves, Inc.
Houston, TX · USA
No portfólio VP desde In VP's portfolio since 2013+
Distribuição exclusiva · Brasil Exclusive distribution · Brazil

Engenharia para meios com H₂S, CO₂ e cloretos. Engineered for media with H₂S, CO₂ and chlorides.

A N-Line fabrica válvulas choke para serviço severo, válvulas de aplicação especial e válvulas axiais de controle de fluxo — projetadas para upstream, recuperação secundária e injeção, especialmente em FPSOs.

N-Line manufactures severe-service chokes, engineered special-application valves and axial flow control valves — designed for upstream, secondary recovery and injection, especially on FPSOs.

Corpos em aço carbono, super duplex e ligas de níquel como Inconel 625; internos em tungstênio sólido. Qualificação API 6A PR2F, emissões fugitivas ISO 15848-1, teste de fogo API 6FA. Um dos poucos fabricantes do mundo com experiência em choke 16" Classe 2500 e angle/globe 10"–14" para 10.000 psi.

Bodies in carbon steel, super duplex and nickel alloys like Inconel 625; internals in solid tungsten carbide. API 6A PR2F qualification, ISO 15848-1 fugitive emissions, API 6FA fire test. One of the few manufacturers worldwide experienced in 16" Class 2500 chokes and 10"–14" angle/globe for 10,000 psi.

No Brasil, a N-Line conta com ampla base instalada e em operação, com suporte técnico de manutenção local — assistência autorizada executada pela SEEPIL Valves.

In Brazil, N-Line has a broad installed base in operation, with local technical maintenance support — authorized service delivered by SEEPIL Valves.

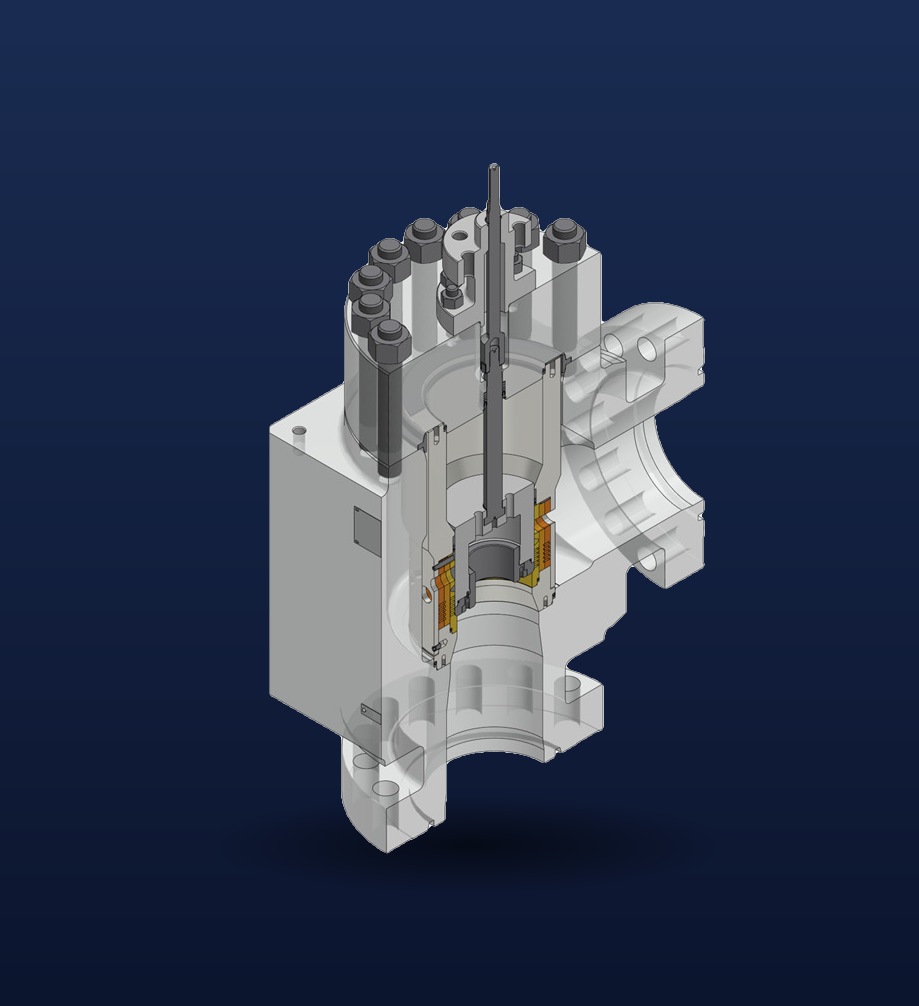

Choke angular de controle N-Line, corpo em ângulo com trim de tungstênio, monogramado API 6A
Choke angular de controle — corpo em ângulo, trim de tungstênio · ANSI 150–4500 · API 3.000–15.000# · monograma API 6A.Angle control choke — angle body, tungsten trim · ANSI 150–4500 · API 3,000–15,000# · API 6A monogram.

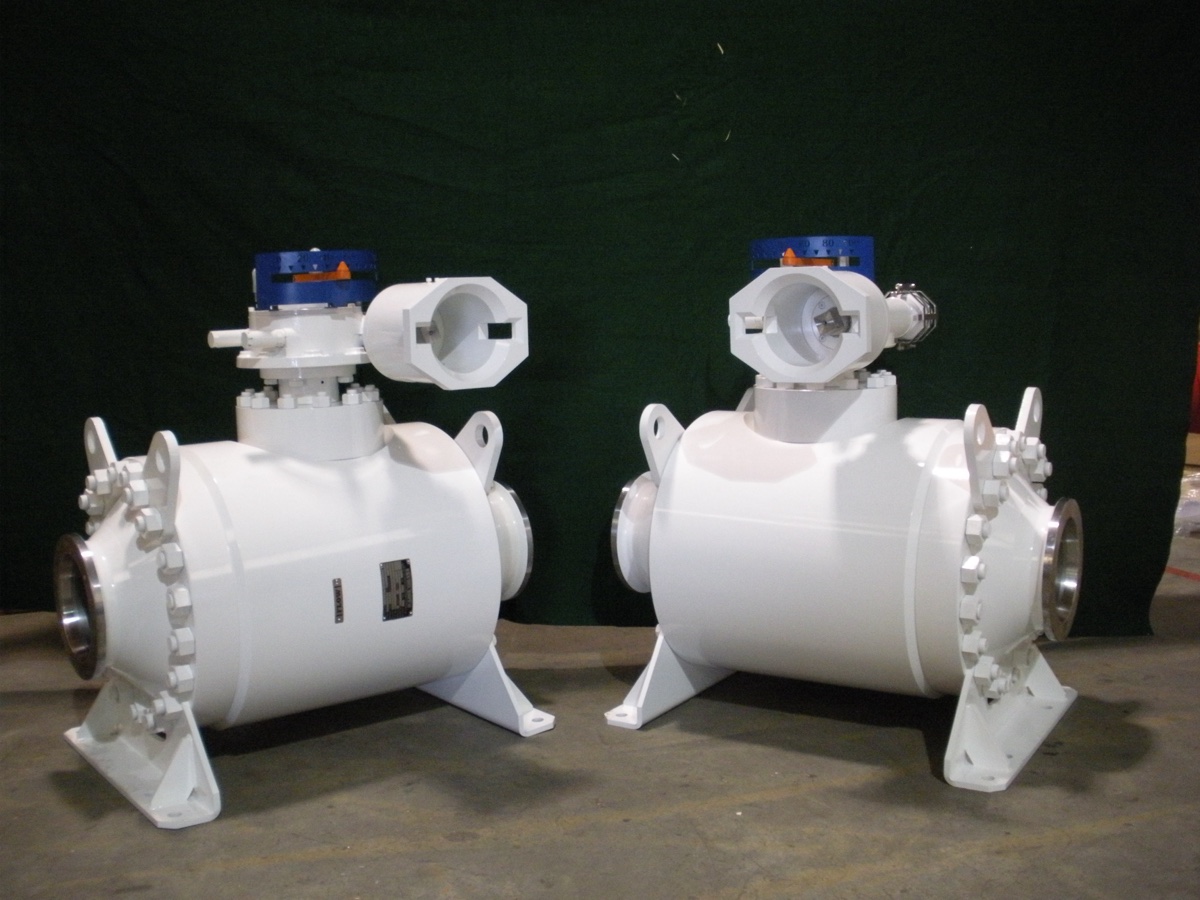

Duas válvulas de fluxo axial N-Line subsea, corpo cilíndrico inline com atuação
Válvulas de fluxo axial (subsea) — trim anti-cavitação · ANSI 150–4500 · API 2.000–20.000#.Axial flow valves (subsea) — anti-cavitation trim · ANSI 150–4500 · API 2,000–20,000#.
Substituir um choke ou axial instaladoReplace an installed choke or axial valve

Consulta técnica: descreva o equipamento de outra marca em operação e a engenharia verifica a intercambiabilidade.Technical inquiry: describe the installed equipment from another brand and engineering verifies the interchangeability.

Escala realReal scale
N-Line Valves · Houston, TX
Choke 16" · Classe 2500 16" choke · Class 2500
Atuação hidráulica Hydraulic actuation

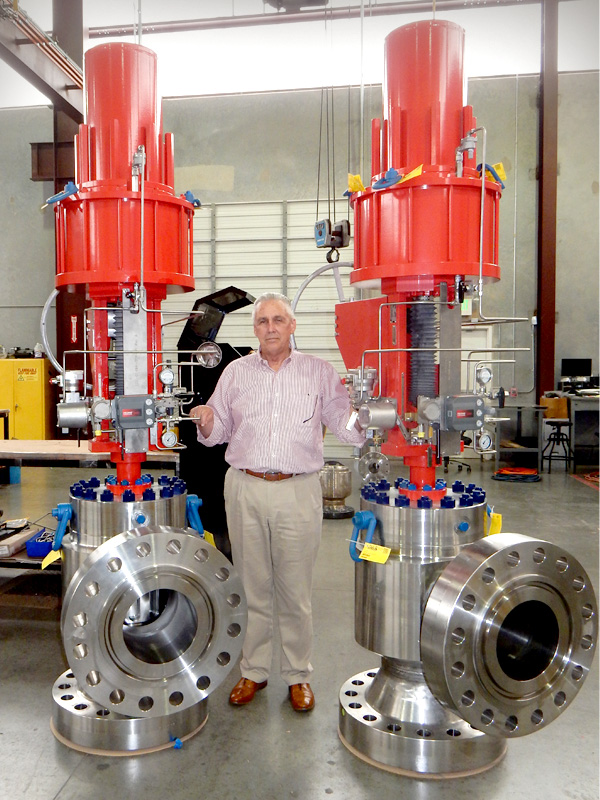

Dois chokes de controle N-Line 16 polegadas Classe 2500 com atuadores hidráulicos vermelhos, com uma pessoa ao lado para referência de escala, na fábrica em Houston
Chokes de controle 16" Classe 2500 com atuação hidráulica — a referência de escala mostra a dimensão real do equipamento. Fabricação N-Line, Houston, TX. 16" Class 2500 control chokes with hydraulic actuation — the scale reference shows the true size of the equipment. N-Line manufacturing, Houston, TX.
02 · Linhas representadas02 · Product lines

Duas famílias, um padrão de robustez.Two families, one robustness standard.

01 · CHOKE CONTROL
Válvula ChokeChoke Valve
Angle & Globe ASME B16.34 CL 2500 API 10K — 16"

Choke de controle severo com trim em tungstênio sólido. Plug e cage resistem a impactos de 400 J sem dano. Atuação manual, pneumática, hidráulica ou elétrica.Severe-service control choke with solid tungsten-carbide trim. Plug and cage withstand 400 J impact without damage. Manual, pneumatic, hydraulic or electric actuation.

Abrir o catálogo do chokeOpen the choke catalog
02 · AXIAL FLOW CONTROL
Controle AxialAxial Control
2" → 32" ANSI 300 → 2500 API 15K

Válvulas de fluxo axial com trims single-stage (NAF) ou multi-estágio (MAF) — caminhos de 90° anti-cavitação. Para blowdown, anti-surge de compressor, hot-gas bypass e subsea.Axial flow valves with single-stage (NAF) or multi-stage (MAF) trims — 90° anti-cavitation flow paths. For blowdown, compressor anti-surge, hot-gas bypass and subsea.

Abrir o catálogo geralOpen the general catalogue
03 · Especificações03 · Specifications
API 6A PR2F
ASME B16.34
ISO 15848-1
API 6FA

Linha N-Line de controle de fluxoN-Line flow control range

Tamanhos & ratingSizes & rating
2"–32" · ANSI 300–2500 · API 15K
Pressão máximaMax pressure
até 20.000 psi · 138 MPaup to 20,000 psi · 138 MPa
TemperaturaTemperature
−101 °C – 177 °C
ConexõesEnd connections
RF · RTJ · Hub · Compact · BW
QualificaçãoQualification
API 6A PR2F · ISO 15848 · API 6FA
TrimTrim
Tungstênio sólido · Inconel 718/625Solid tungsten · Inconel 718/625
Pós-venda e fabricanteAfter-sales & manufacturer
N-Line Valves · n-linevalves.com
Serviço autorizado no BrasilAuthorized service in Brazil

Ciclo de vida completo, com serviço autorizado no Brasil.Full life cycle, with authorized service in Brazil.

A VERTPLANNERS garante o fornecimento e o suporte de ciclo de vida das válvulas N-Line. A assistência técnica e a manutenção autorizada no Brasil são executadas pela SEEPIL Valves — parceiro de serviço certificado.

VERTPLANNERS ensures supply and life-cycle support for N-Line valves. Authorized technical assistance and maintenance in Brazil are delivered by SEEPIL Valves — a certified service partner.

Assistência técnica autorizada · BrasilAuthorized technical service · Brazil

SEEPIL Valves

Manutenção e serviço autorizado das válvulas N-Line no Brasil — parceiro certificado (ISO 9001 · ISO 37001 anti-suborno).Authorized maintenance and service for N-Line valves in Brazil — certified partner (ISO 9001 · ISO 37001 anti-bribery).

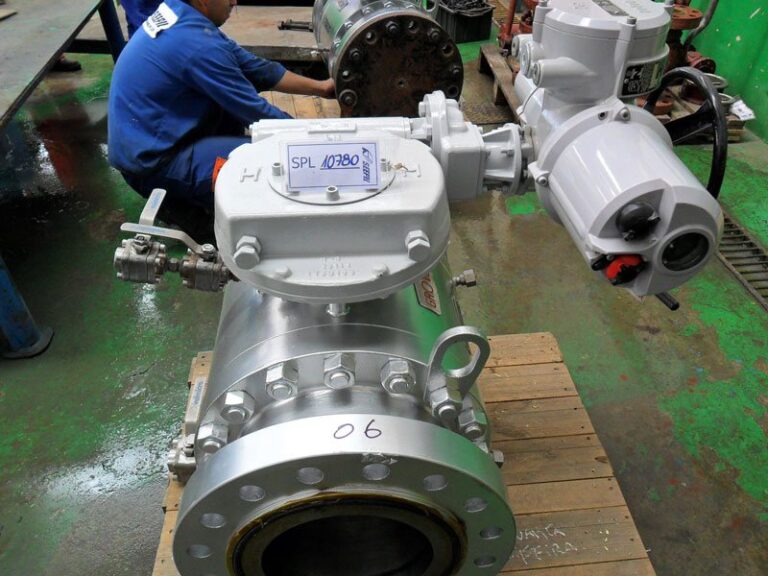

Técnico SEEPIL em manutenção de válvula na oficina de reparo Unidade móvel de serviço de campo da SEEPIL
Oficina de reparo e serviço de campo · Fotos: SEEPIL ValvesRepair workshop and field service · Photos: SEEPIL Valves Conheça a SEEPIL ↗About SEEPIL ↗

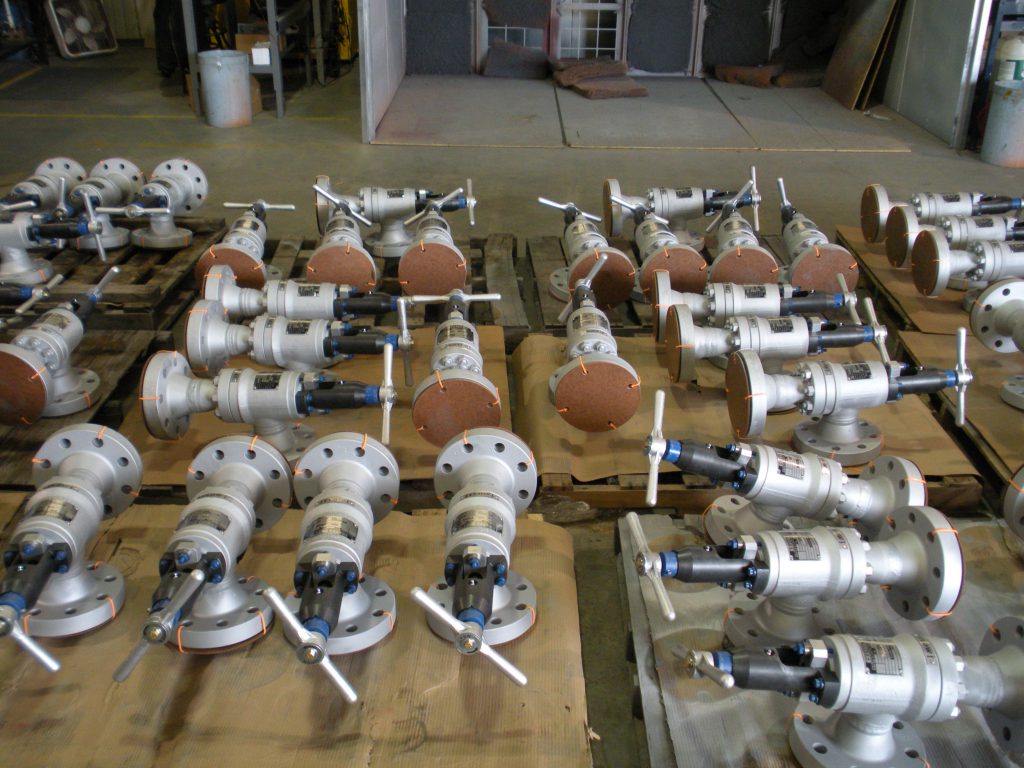

Chokes N-Line em produção, prontos para expedição

Galeria de aplicaçõesApplication gallery

Aplicações reais das válvulas em campo.Real field applications of the valves.

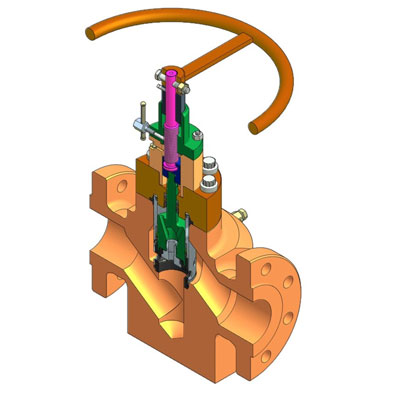

Ver no fabricante ↗View at manufacturer ↗ Choke in-line N-Line em corte

In-Line Choke ValvesIn-Line Choke Valves

Linha de chokes in-line da N-Line.N-Line's in-line choke line.

Ver no fabricante ↗View at manufacturer ↗ Fábrica N-Line com válvulas de grande porte

Sobre a N-LineAbout N-Line

Fábrica em Stafford/TX · API 6A · Q1 · ISO 9001.Stafford/TX facility · API 6A · Q1 · ISO 9001.

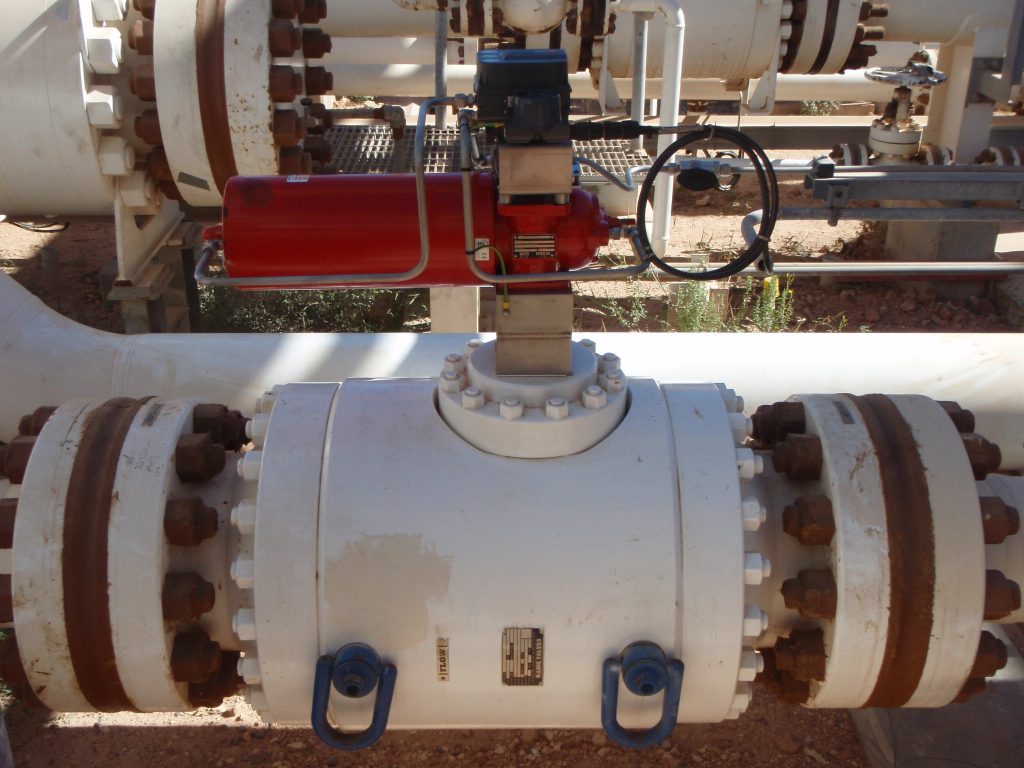

Ver no fabricante ↗View at manufacturer ↗ Válvula de fluxo axial N-Line em aplicação de campo

Catálogo geralGeneral catalogue

Catálogo completo de produtos N-Line — 24 páginas, aberto aqui no site.Full N-Line product catalogue — 24 pages, opened here on this site.

Abrir o catálogoOpen the catalog

O catálogo abre no site da VERTPLANNERS; os demais links levam aos sites oficiais da N-Line Valves e da SEEPIL.The catalogue opens on the VERTPLANNERS site; the other links go to the official N-Line Valves and SEEPIL websites.

04 · Material técnico04 · Technical material
2 catálogos N-Line Valves2 N-Line Valves catalogs
Leitura aberta no siteOpen reading on site
Download com identificaçãoDownload with identification

Os catálogos estão aqui.The catalogs are right here.

Catálogo geral da linha e o resumo técnico do choke para serviço severo — trim, atuação e materiais. Abrem na tela, aqui no site.The line's general catalogue and the technical summary of the severe service choke — trim, actuation and materials. They open on screen, here on this site.

Para levar o PDF, basta informar nome, empresa e e-mail corporativo. WhatsApp é opcional.To take the PDF with you, just provide your name, company and work e-mail. WhatsApp is optional.

Abrir a biblioteca técnicaOpen the technical library
CotaçãoQuotation

Precisa de uma válvula N-Line?Need an N-Line valve?

Fale com a VERTPLANNERS para especificação, cotação e suporte técnico no Brasil — sob a governança documental necessária para a cadeia Petrobras.

Contact VERTPLANNERS for specification, quotation and technical support in Brazil — under the documentary governance required for the Petrobras chain.
